LB系列瀝青攪拌設備整機自動化程度高，計量準確，可靠性高，是高等級公路建設和養護的理想設備，瀝青混凝土攪拌設備是我單位引進國際先進技術結合國內高速公路和特點而研制開發的新型產品。

其關鍵部件燃燒器、傳感器等均采用國際一線品牌元件，控制系統采用可編程器和控制計算機，可對生產過程中的稱量、拌合、放料等進行自動、手動控制；攪拌機襯板、葉片采用高耐磨合金鑄件，拌臂采用合金鑄鋼，使用壽命長；骨料采用累加計量方式，粉料及瀝青均采用單獨計量方式，以保證配料精度和可靠性；熱骨料、礦粉采用斗式雙鏈提升機，并有自動張緊裝置。燃燒系統備有：輕油/重油/燃煤型燃燒器。除塵系統有重力除塵，旋風除塵，水除塵，袋式除塵；成品料倉有旁置式和下置式（30、60、80、100、120、240噸）等多種組合形式供用戶選擇。

一．概述

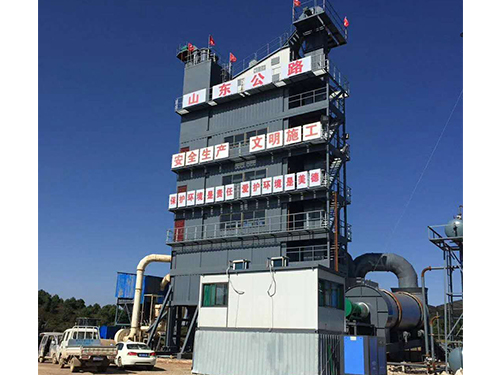

名稱：LB3000型強制間歇固定式瀝青混凝土攪拌設備

型號：LB3000型

額定生產率：120 t／h（含水率5％，骨料溫度170℃）

形式：全自動電腦控制，強制間歇固定式瀝青混凝土攪拌設備

工作電壓：３８０伏／５０赫茲

總裝機容量：  310 kw (燃油、不含成品倉)

              330 kw (燃煤、不含成品倉)

              300 kw (燃?xì)?、不含成品倉)

本設備主要技術特點：

A．    模塊化設計，采用CAD計算機輔助設計，整機結構緊湊，布局合理，安裝、轉場及維護方便。

B．    設備關鍵部件均參考日本和歐美技術制造，動力、控制、機械主要配件均采用國際名牌產品,性能優良且耐用。

C．    攪拌器拌漿頭、拌漿臂和襯板為可更換結構,用耐磨材料制造,使用壽命不低于105批次.

D．    稱重元件采用美國梅迪亞產品，其使用壽命長，且輸出信號穩定、準確。骨料的計量精度可達 ≤±0.5%；石粉的計量精度可達≤±0.3%,瀝青的計量精度可達≤±0.25%。計算機控制系統對料流沖擊和空中飛料自動進行修正;獨特的瀝青二次稱量形式,即稱量開始后先稱到設定值的75%，等到骨料與石粉稱量完畢后，系統根據稱量的實際值和所設定瀝青含量(%)自動計算后，再補充其余的瀝青，這樣保證混合料的油石比達到最佳狀態。

E．    電腦可編程序控制器采用德國西門子品牌、上位機為臺灣進口工控機，保證設備的穩定性與可靠性。

F．    獨立開發的控制系統軟件，其友好的操作界面使操作人員易于掌握和方便操作；性能穩定且不易丟失數據。

G．    布袋除塵器中的布袋材料采用美國杜幫公司生產的NOMEX纖維，保證高除塵效率和長使用壽命：煙氣排塵量≤50mg/Nm3。

H．    選用全自動燃燒器,燃料霧化好;自動控制風油比,燃燒效果好;再由于干燥筒內形成的理想＂料簾＂加上采取的保溫措施,大大降低燃油消耗率(在標準工況下≤6.5kg/t)。另外燃料還可使用重油、渣油，這又降低了燃油費用，降低了混合料生產成本。

I．    燃燒器也可以采用煤粉燃燒器，能大大降低生產成本。獨特的雙風道設計保證煤粉的充分燃燒。

二．設備主要構成

１．  冷料供給系統

２．  骨料烘干加熱系統

３．  篩分、稱量及拌合系統

４．  粉料供給系統

５．  瀝青供給及加熱系統

６．  氣動系統

７．  除塵系統

８．  成品料提升與儲存系統（選配,不在正常供貨范圍）

９．  電氣控制系統

三、主要技術規格說明

1、冷料供給系統

2、骨料烘干加熱系統

3、篩分、計量及拌合系統

4、粉料供給系統

5、瀝青供給及加熱系統

6、氣動系統

7、除塵系統

8、控制系統

LB3000型間歇式瀝青混合料攪拌設備

進口件及主要部件配套品牌明細表

系統總成	分部總成	配套件名稱	廠商品牌	備注
冷料系統	冷料斗	倉壁振搗器	新鄉振動
	給料機	驅動用變頻器	海里普 (丹麥)	選配
		輸送帶	青島橡膠六廠
		電動滾筒	淄博電動滾筒
		軸承座	九州傳動
		托輥軸承	哈、瓦、洛
		斷料報警開關	正泰電氣
	集料皮帶輸送機及斜皮帶輸送機	輸送帶	青島橡膠六廠
		電動滾筒	淄博電動滾筒
		軸承座	九州傳動
		托輥軸承	哈、瓦、洛
骨料烘干加熱系統	烘干筒	驅動電機減速機	國茂國泰
		托輪軸承	哈、瓦、洛
		傳動鏈條	青島東尊
		耐磨熱電阻	德力西
	燃燒器	燃油（氣）燃燒器	福瑞達	二選一
		燃煤燃燒器	貝特重工
	熱骨料提升機	驅動電機減速機	國茂國泰
		傳動鏈條	青島東尊
		軸承座	九州傳動
篩分、計量及拌合系統	振動篩	振動電機	歐力臥龍
		篩網	上海盾牌
	篩分倉	倉門氣缸及電磁閥	亞德客（臺灣）
		倉門軸承	龍溪軸承
		料位儀	遼寧博億
	骨料秤	秤門氣缸及電磁閥	亞德客（臺灣）
		秤門軸承	龍溪軸承
		稱重傳感器	梅迪亞(美國)
	石粉秤	秤門蝶閥	百濾德
		稱重傳感器	梅迪亞(美國)
	瀝青秤	瀝青秤硬密封蝶閥	上海國泰閥門
		蝶閥用電磁閥	亞德客（臺灣）
		浮球液位控制儀	上海自動化
	攪拌機	驅動電機	山東開元電機
		驅動減速機	國茂國泰
		軸承座	九州傳動
		軸承	哈、瓦、洛
		放粉螺旋輸送機	百濾德
		拌缸門氣缸	亞德客（臺灣）
		拌缸門氣缸電磁閥	亞德客（臺灣）
		拌缸門行程開關	亞德客（臺灣）
粉料供給系統	石粉倉	料位儀	遼陽博億
		破拱助流氣墊	百濾德
		旋轉閥電機減速機	國茂國泰
		稱粉蝶閥及螺旋	百濾德
	粉料斗式提升機	驅動電機	開元電機
		驅動減速機	國茂國泰
		軸承座	九州傳動
		提升膠帶	青島橡膠六廠
瀝青供給及加熱系統	瀝青泵	瀝青卸油保溫螺桿泵	汛豐機械
		瀝青循環保溫螺桿泵	汛豐機械
	閥門	瀝青氣動三通閥	汛豐機械
		管路截止閥	上海第二閥門
		瀝青三通閥	上海第二閥門
	鍋爐	一體化導熱油爐	阜新中和流體
氣動系統		螺桿式空壓機	上海神龍
	氣源	儲氣罐	青島壓力容器
		氣動三聯件	亞德客（臺灣）
	附件	氣動接頭	亞德客（臺灣）
		氣管	亞德客（臺灣）
除塵系統		濾袋	NOMEX(美國)
	除塵器	濾袋骨架	英格爾環保
		脈沖閥	上海袋式除塵
		脈沖控制儀	上海袋式除塵
		排粉電機減速機	國茂國泰
		排粉螺旋軸承座	九州傳動
		冷風閥氣缸電磁閥	亞德客（臺灣）
	粗粉回收	螺旋輸送機	百濾德
	風機	引風機	臨沂晨陽風機
控制系統	控制部分	PLC可編程控制器	西門子（德國）
		所有中間繼電器	正泰
		所有按鈕	正泰
	強電部分	所有斷路器	正泰
		所有接觸器	正泰
		所有熱繼電器	正泰
	上位機	工控機	研華（臺灣）
		顯示器	聯想
		打印機	惠普（美國）
	控制室	空調	格力
成品料提升與儲存系統（選配）	卷揚機	驅動電機	山東開元電機
		驅動減速機	國茂國泰
		光電編碼器	歐姆龍（日本）
	儲倉	開門氣缸及電磁閥	亞德客（臺灣）
		接近開關	亞德客（臺灣）
		行程開關	正泰
